データリンク層の仕事は、同じネットワークの中の、となりの機器まで届けることです。第1回で見たとおり、MAC アドレスはルーターを越えるたびに付けかえられました。データリンク層が責任を持つのは「この線の上の、次の1台まで」です。

そのためにデータリンク層は、ビットの並びをフレームという単位に区切り、宛名（宛先と送信元の MAC アドレス）と中身の種類を書き、最後に第2回の FCS を付けて、壊れたものを捨てます。Ethernet（有線）と Wi-Fi（IEEE 802.11）が代表で、どちらも同じ形の MAC アドレスを使います。

MAC アドレスは 6 バイト（48 ビット）の番号で、ふつうは 16 進数を「:」でつないで書きます。前半の 3 バイトは IEEE が会社に割り当てる番号（OUI）、後半の 3 バイトはその会社が機器ごとに付ける番号です。

先頭のバイトの下の2ビットには意味があります。いちばん下が 1 ならグループあて（マルチキャスト）。全部が 1 の ff:ff:ff:ff:ff:ff は全員あて（ブロードキャスト）です。下から2番目が 1 なら、メーカーが付けた番号ではなく、自分で決めたローカルの番号。この連載の MAC が 02 で始まるのは、読みやすいように手で決めたからです。

Wireshark 4.2.2 に入っている会社の番号の一覧を数えると、3 バイトの OUI は 34,621 個。いちばん多いのは Apple で 1,193 個、次が Cisco の 1,111 個、Huawei の 1,097 個でした。1 つの OUI で約 1,678 万台ぶんの番号が作れるので、大きな会社はいくつも持っています。

ただし最近のスマートフォンや PC は、Wi-Fi では本物の MAC アドレスを使わないことが増えました。iPhone は iOS 14 から「プライベート Wi-Fi アドレス」、Android は 10 から、つなぐネットワークごとにランダムな MAC アドレスを既定で使います。お店の Wi-Fi などで、同じ人の行き来を MAC アドレスで追えないようにするためです。MAC アドレスは「世界で1つの機器の番号」とは限らない、と覚えておきましょう。

Ethernet のフレームの見出しは、たった 14 バイトです。

宛先が先頭にあるので、スイッチは最初の 6 バイトを読んだだけで、どの口に出すかを調べ始められます（全部を受け取る前に送り出し始める作りのスイッチもあります）。3つ目の「種類」（EtherType）は、中身が何かを表す 2 バイト。0800 なら IPv4 のパケット、0806 なら ARP です。受け取った側は、この番号を見て中身を次の担当（第3層）に渡します。

第2回で、スイッチは宛先の口にだけ流すと書きました。では、スイッチはどの口にだれがいるかを、どうやって知るのでしょうか。答えは来たフレームの送信元を見て覚えるです。

練習用ネットワークを組み直しました。Linux のブリッジをスイッチにして、新井さん（10.0.1.10）、古井さん（.11）、山田さん（.12）の PC とルーター（.1）をつなぎます。4台すべてで記録しながら、新井さんから古井さんへ ping を3回送りました。

# スイッチ（ブリッジ）が覚えた表。ping の前は空っぽ
$ bridge fdb show br br0
    （何もない）
# 新井さんが古井さんに ping したあと（MAC と、その相手がいる口）
$ bridge fdb show br br0
    02:00:00:00:01:10  p1
    02:00:00:00:01:11  p2
# 覚えた中身は、使われないまま 300 秒たつと忘れる（ageing_time の既定）

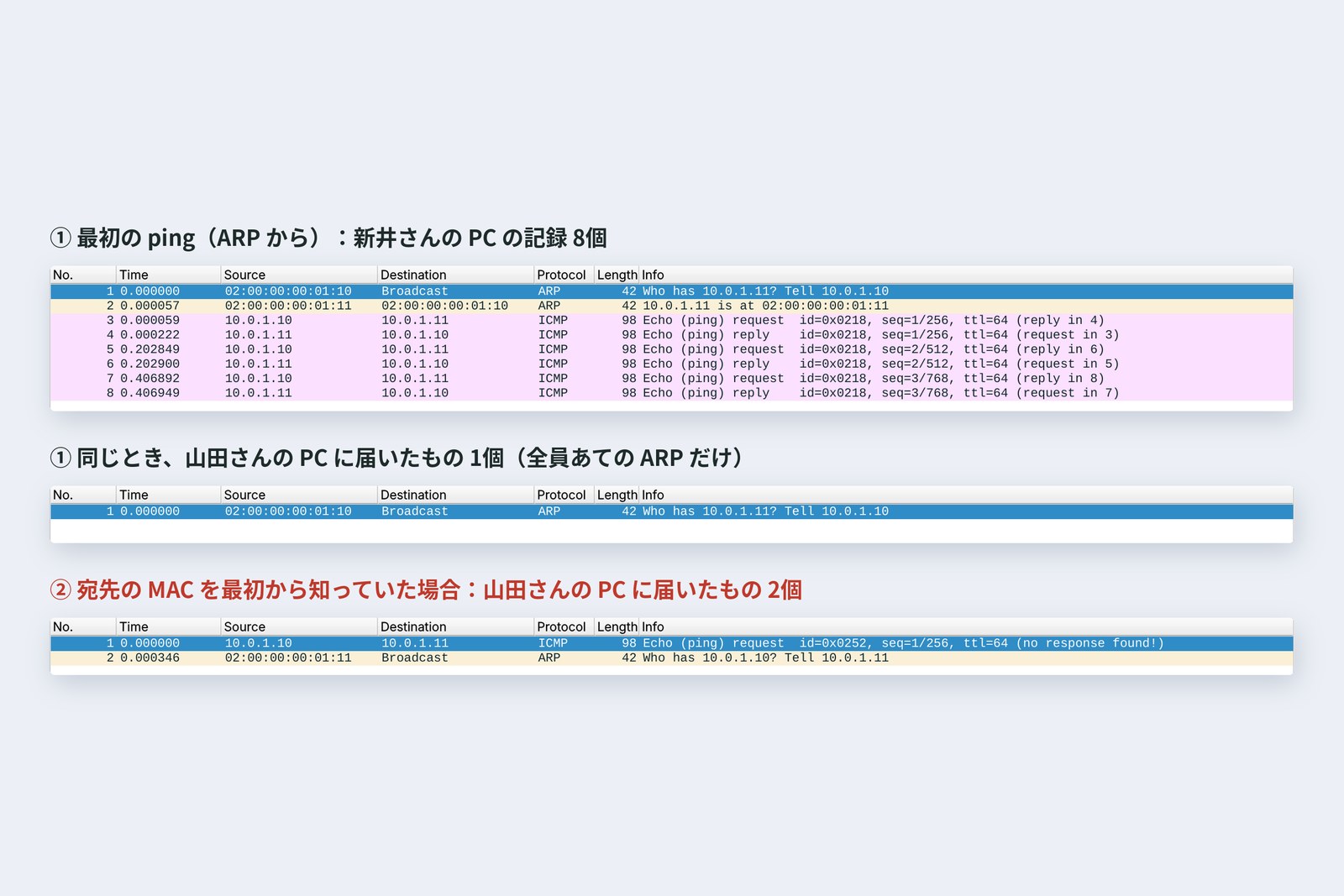

①では、山田さんとルーターに届いたのは全員あての ARP の1個だけ。そのあとの ping 6個は、スイッチが覚えた口にだけ流しました。②では、新井さんが ARP をせずにいきなり古井さんあてに送ったので、スイッチはまだ古井さんの口を知らず、ping の1個目を全部の口に流しました（知らない宛先のフレームは全員に配る）。おもしろいのは、そのあと古井さんの PC が新井さんの MAC を知らなかったので、逆向きに ARP の問いを全員に送ったことです。

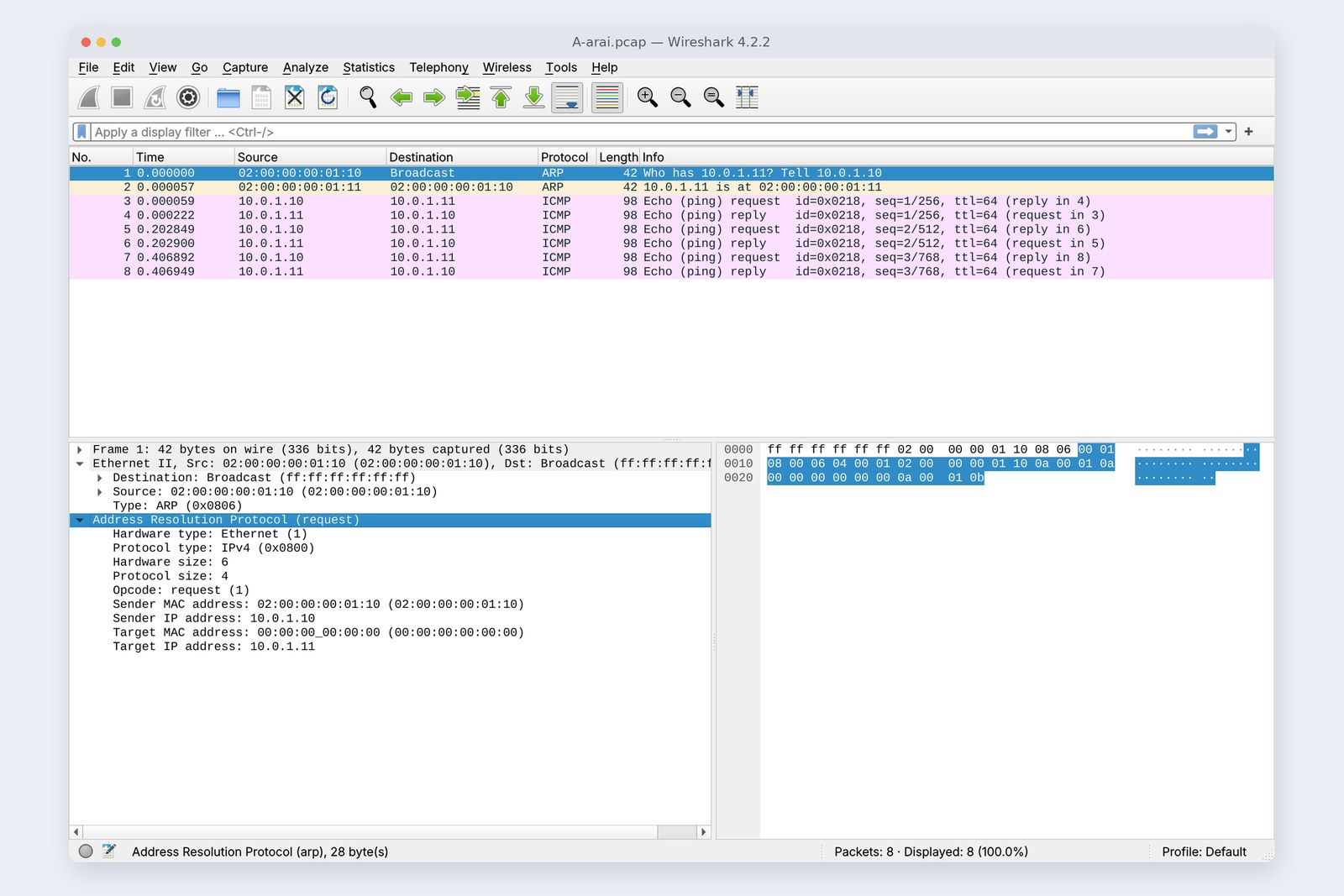

アプリが知っているのは相手の IP アドレス（第1回なら 10.0.2.20）です。でもフレームの宛名には MAC アドレスが要ります。そこで登場するのが ARP（Address Resolution Protocol）です。表紙の写真は、新井さんの PC が送った ARP の問いそのものです。

問いは全員あて（宛先 ff:ff:ff:ff:ff:ff）で、中には「わたしは 10.0.1.10、02:00:00:00:01:10。10.0.1.11 の MAC を教えて」と書かれています。相手の MAC はまだ分からないので、そこは 0 で埋めてあります。10.0.1.11 の古井さんだけが、新井さんあてに答えます。答えは ARP キャッシュにしばらく覚えておき、次からは尋ねずに済ませます。

# ping の直後の ARP キャッシュ（IP と MAC の対応表）
$ ip neigh show
    10.0.1.11 dev eth0 lladdr 02:00:00:00:01:11 REACHABLE
# そのまま待つと……（1秒ごとに見た）
# 32 秒後に STALE（古いかも）に変わった
$ ip neigh show
    10.0.1.11 dev eth0 lladdr 02:00:00:00:01:11 STALE
# 30 秒前後（15〜45 秒のどこか）で変わる。消えるわけではない

相手が別のネットワークにいるときは、相手の MAC を尋ねても答えは返ってきません。そこで PC は、出口のルーター（デフォルトゲートウェイ）の MAC を尋ねます。第1回で新井さんの PC が尋ねていたのが 10.0.2.20 ではなく 10.0.1.1 だったのは、このためです。

Ethernet のフレームが運べる中身は、最大 1,500 バイトです。この上限を MTU（Maximum Transmission Unit）と呼びます。見出し 14 と FCS 4 を足すと、フレームは最大 1,518 バイト。第2回の「最低 64 バイト」と合わせて、フレームは 64〜1,518 バイトの間に収まります。

実際に、ちょうど MTU いっぱいの ping と、1 バイトだけ超える ping を送ってみました。

# 中身 1472 バイト＋ ICMP 8＋ IP 20 ＝ 1500。「分けるな（-M do）」を付けて送る
$ ping -c 1 -M do -s 1472 10.0.1.11
    PING 10.0.1.11 (10.0.1.11) 1472(1500) bytes of data.
    1480 bytes from 10.0.1.11: icmp_seq=1 ttl=64 time=0.053 ms
# 1 バイト増やして 1501 にすると……
$ ping -c 1 -M do -s 1473 10.0.1.11
    PING 10.0.1.11 (10.0.1.11) 1473(1501) bytes of data.
    ping: local error: message too long, mtu=1500

大きなデータは、TCP が MTU に収まるように切り分けて送ります（第6回）。注意したいのは、途中に MTU の小さい区間があるときです。家の光回線の PPPoE（1,492）や VPN のトンネルでは、見出しが増えるぶん MTU が小さくなります。そこで大きなパケットだけが通らなくなると、「小さなページは開くのに、大きなファイルだけ止まる」という不思議な故障になります（第12回で扱います）。

オフィスで「経理の PC と、来客用の Wi-Fi を同じスイッチにつなぎたいけれど、混ぜたくない」というとき、スイッチを何台も買う代わりに VLAN を使います。1台のスイッチの口を、番号ごとに別の LAN として扱う技です。

スイッチどうしやルーターへの線では、1本で複数の VLAN を運ぶ（トランク）ために、フレームに 4 バイトのタグを差し込みます。81 00 が「タグがあります」のしるし、続く 12 ビットが VLAN の番号です。

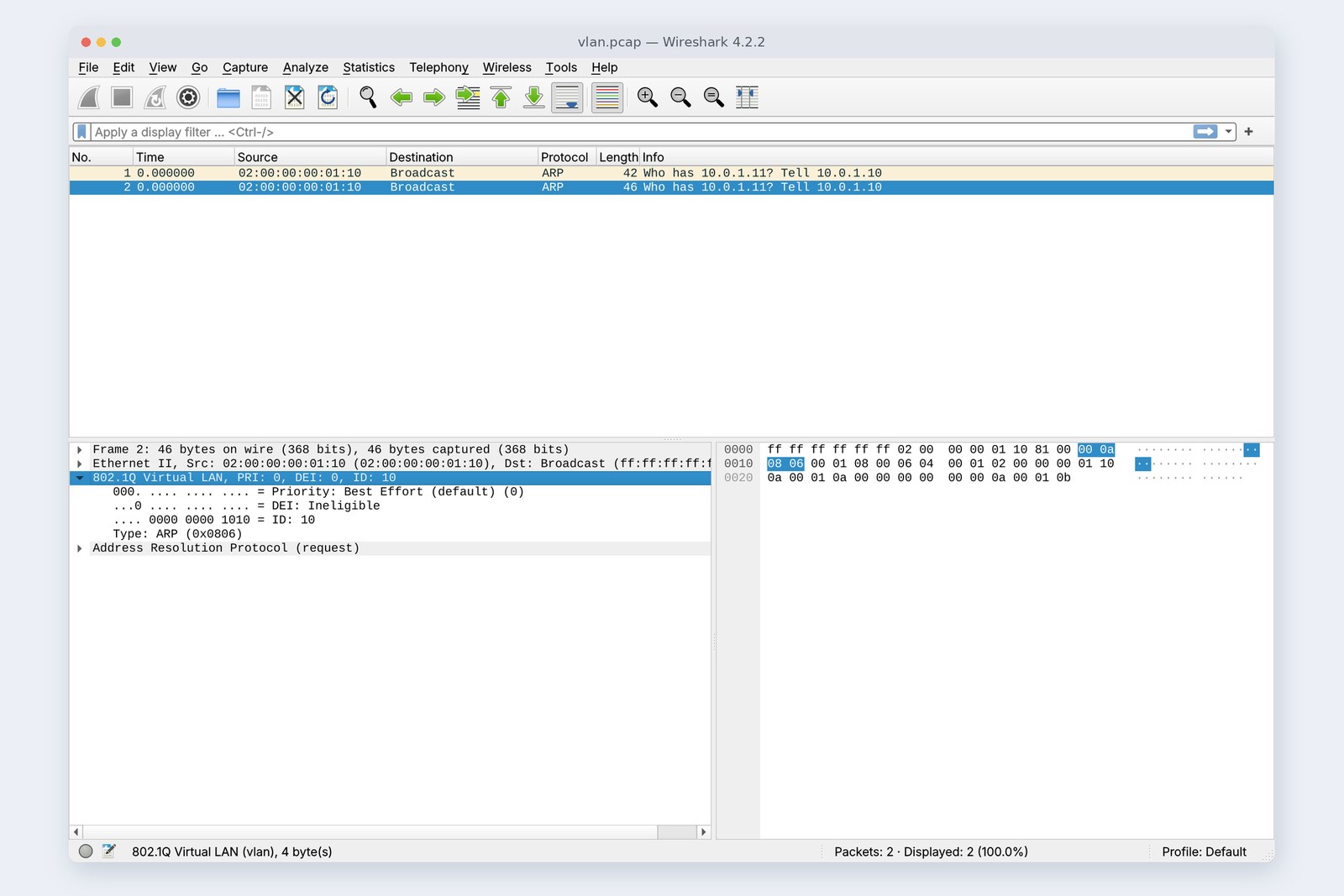

本当は練習用ネットワークでも VLAN を組みたかったのですが、この記事を書いたクラウドの Linux には VLAN の機能が入っておらず、設定できませんでした。そこで写真のフレームは、記録した ARP にタグを手で差し込んで作り、Wireshark に読ませています。

スイッチは「知らない宛先と全員あては、全部の口へ」流します。では、スイッチ2台を2本の線でつないで輪（ループ）を作ると、どうなるでしょう。予備の線のつもりでつなぐと、本当に起きます。測りました。

hA から全員あてのフレームを1つだけ送ると、2台のスイッチがそれを互いに流し合い、輪の中を回り続けました。hB には1秒で約 55 万個（3回測って 556,079〜582,306 個）届き、線を1本抜くまで止まりませんでした。フレームには第3層の TTL のような「寿命」がないので、自然には消えないのです。これをブロードキャストストームと呼び、本物のオフィスなら、ネットワークが丸ごと止まります。

それを防ぐのが STP（Spanning Tree Protocol）です。スイッチどうしが連絡を取り合い、輪にならないように、線を1本だけ使わずに止めておきます。

# STP を有効にしたスイッチ2台の、口の状態（収束まで 5.0 秒）
# SW1
    pa   forwarding
    l1   forwarding
    l2   forwarding
# SW2：2本目の線（l2）が blocking＝止められている
    pb   forwarding
    l1   forwarding
    l2   blocking

STP を有効にすると、同じ1つのフレームは hB に1回だけ届きました。さらに、使っている線を切ってみると、止めていた線に切り替わるまで 4.2 秒、ping は 39 回ぶん届きませんでした。これは古い STP（802.1D）の待ち時間を短く設定した場合の値で、既定の設定なら 30 秒ほどかかります。いまの会社のスイッチは、ずっと速く切り替わる RSTP（802.1w）を使うのがふつうです。

arp -a を見ると、家のルーター（デフォルトゲートウェイ）の IP アドレスと MAC アドレスが必ず並んでいるはずです。インターネットへ出ていく通信は、すべてここあてのフレームになるからです。

Wi-Fi のアクセスポイントも、データリンク層の機械です。電波の側と有線の側をつなぐ「橋」（ブリッジ）として、MAC アドレスを見て中継します。電波の上のフレーム（802.11）は宛名を最大4つ持つなど形が違いますが、PC の中では Ethernet と同じ形に直されるので、Wireshark でも見た目はほとんど変わりません。
