いにしえのネットワーク入門

• ポート番号 ── 住所は建物、番号は部屋。1本の接続は4つの組で決まる
• あいさつと番号 ── 3ウェイハンドシェイク、Seq と Ack、断られる・待たされる（実測）
• 送り直し ── 小包を1つ落とす、順番を入れかえる（実測）
• 窓と混み具合 ── 読まない受け手、混んだ線で小包の数がどう動くか（実測）
• 別れ方 ── FIN、TIME-WAIT、RST

今回の練習用ネットワークは、PC（192.168.1.10）とサーバー（203.0.113.20）の間に、筆者が書いた小さなプログラムを1本はさんだものです。中継しながら、遅らせる・帯域を絞る・決まった小包を落とす・順番を入れかえることができる「いたずら線」です。特に断らない限り、片道 20 ミリ秒（往復 40 ミリ秒）にしてあります。第5回のルーターや NAT は、話を絞るために省きました。

ポート番号は 16 ビット、0 から 65535 までの数です。サーバーのプログラムは決まった番号で待ち受け（LISTEN）、PC 側は、つなぐたびに空いている番号を一つ借ります。

# サーバーで待ち受けている番号（LISTEN）
srv$ ss -tln
    State Recv-Q Send-Q Local Address:Port Peer Address:PortProcess
    LISTEN 0 128 0.0.0.0:4000 0.0.0.0:*
    LISTEN 0 511 0.0.0.0:3000 0.0.0.0:*
# PC が自分の側に使う番号の範囲（Linux の既定）
pc$ sysctl net.ipv4.ip_local_port_range
    net.ipv4.ip_local_port_range = 32768 60999

サーバーでは、申請 API の Node.js が 3000 番、この回のために用意した「読むのが遅いサーバー」が 4000 番で待っています。PC 側の番号は、Linux なら 32768〜60999 から選ばれます（Windows や Mac は 49152〜65535）。今回の申請では 35594 番でした。

1本の接続は、両側の住所と番号の4つの組で見分けます。同じ PC から同じサーバーの 3000 番へ、ブラウザのタブを2つ開いてつないでも、PC 側の番号が違うので別の接続です。開発中に「Address already in use」と言われたら、その番号で誰かがもう待ち受けています。

TCP は、データを送る前に3回のあいさつ（3ウェイハンドシェイク）で接続を作ります。「つなぎたい（SYN）」「どうぞ、こちらもつなぎたい（SYN+ACK）」「了解（ACK）」です。申請1回分の記録を並べます。

# 申請1回のやりとり（片道 20 ms の線。Seq と Ack は Wireshark と同じく最初を 0 とした番号）
    0.000  pc  → srv  SYN      Seq=0    Ack=0    Len=0
    0.040  srv → pc   SYN+ACK  Seq=0    Ack=1    Len=0
    0.041  pc  → srv  ACK      Seq=1    Ack=1    Len=0
    0.041  pc  → srv  PSH+ACK  Seq=1    Ack=1    Len=198  POST /api/expenses
    0.081  srv → pc   ACK      Seq=1    Ack=199  Len=0
    0.090  srv → pc   PSH+ACK  Seq=1    Ack=199  Len=203  201 Created
    0.090  pc  → srv  ACK      Seq=199  Ack=204  Len=0
    0.090  pc  → srv  FIN+ACK  Seq=199  Ack=204  Len=0
    0.132  srv → pc   FIN+ACK  Seq=204  Ack=200  Len=0
    0.132  pc  → srv  ACK      Seq=200  Ack=205  Len=0
# 最初の3つがあいさつ、最後の3つが別れのあいさつ

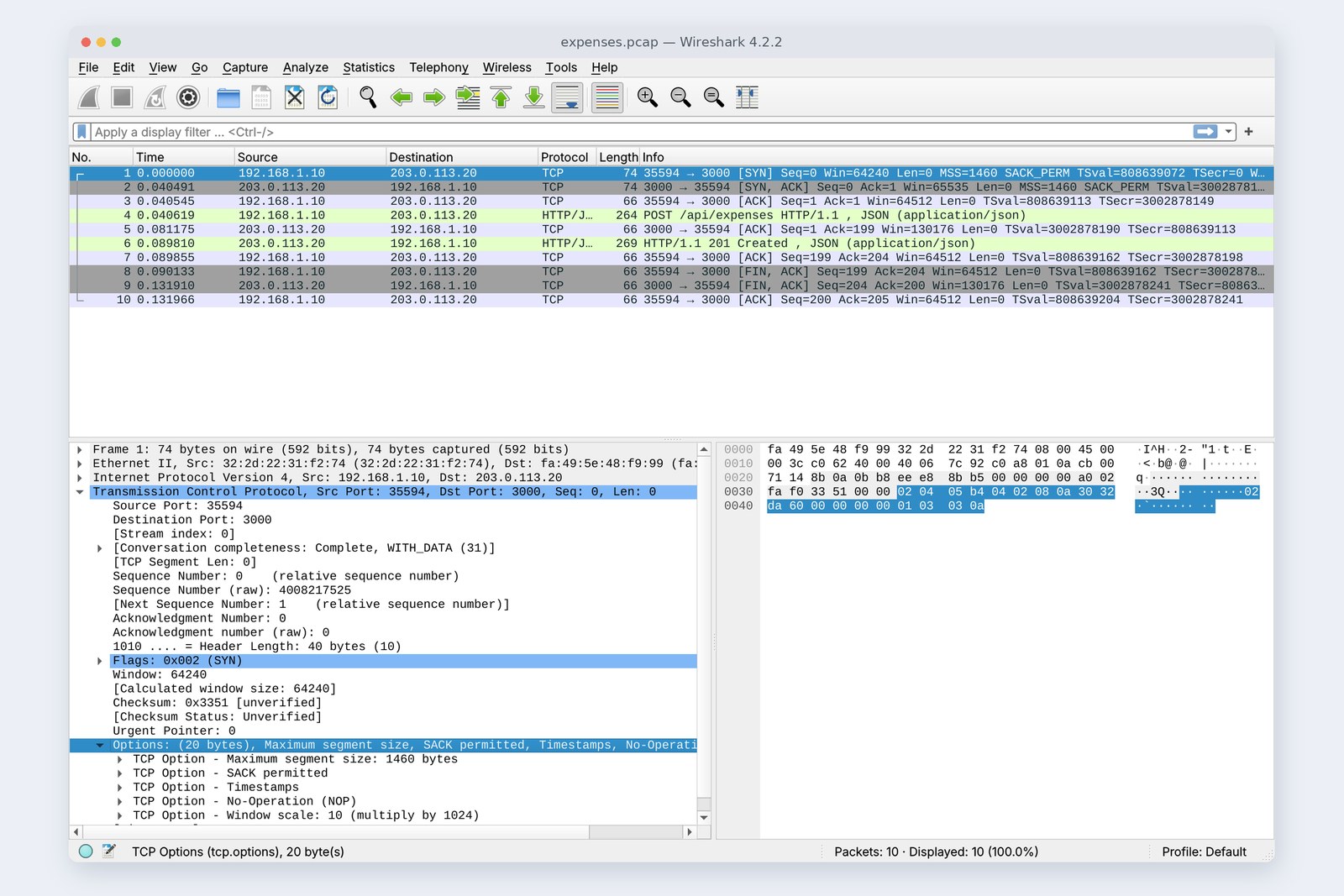

表紙の写真は、最初の SYN を開いたところです。SYN には希望も書かれています。MSS 1460 は「1つの小包の中身は 1460 バイトまでにして」。第2回の MTU 1500 から、IP と TCP の見出し 20 バイトずつを引いた値です。ほかに、届いた範囲を細かく知らせる SACK を使えるか、時刻の印（Timestamps）、窓の倍率（Window scale）もここで決めます。

# curl が測った時間：つながるまで 1 往復、返事の最初の1バイトまで 2 往復
pc$ curl -w '…' -X POST … http://203.0.113.20:3000/api/expenses
    connect 0.0407 s   first byte 0.0900 s   total 0.0901 s   local port 35594
# 先に閉じた PC 側に、TIME-WAIT が 60 秒残る
pc$ ss -tano dst 203.0.113.20
    TIME-WAIT 0 0 192.168.1.10:35594 203.0.113.20:3000 timer:(timewait,59sec,0)

curl の数字を見ると、つながるまでに 1 往復（0.041 秒）、返事の最初の1バイトが届くまでに 2 往復（0.090 秒）かかっています。あいさつだけで 1 往復使うわけです。往復が 100 ミリ秒の相手なら、それだけで 0.1 秒です。だから、1本の接続を使い回すと速くなります。

# 申請2回：毎回つなぎ直す
    0.0827 s + 0.0824 s = 0.1652 s
# 申請2回：1本の接続を使い回す（2回目は connects 0）
    0.0825 s + 0.0421 s = 0.1246 s

PC の POST は 198 バイトで、1 番から 198 番です。サーバーの Ack=199 は「198 番まで全部受け取った。次は 199 番から」という返事です。サーバーの返事 203 バイトには、サーバー側で別の通し番号が振られ、PC は Ack=204 と返しました。両方向それぞれに番号の列があるわけです。

Wireshark は見やすいように最初を 0 にしていますが、本物の番号はでたらめな値から始まります（写真の明細の Sequence Number (raw)）。昔の接続の小包が紛れこんだり、他人に番号を当てられて偽の小包を差しこまれたりしないためです。

あいさつがうまくいかないときは、2通りあります。誰も待ち受けていない番号へつなぐと、相手の OS が RST（そこには誰もいない）を返します。一方、途中で SYN が捨てられると、何も返ってきません。いたずら線で 3002 番あての SYN を捨てて比べました。

# 閉じている番号 3001 へ：サーバーが RST（いません）を返し、1 往復で断られる
pc$ curl http://203.0.113.20:3001/
    curl: (7) Failed to connect to 203.0.113.20 port 3001 after 40 ms: Couldn't connect to server
# 返事が来ない番号 3002 へ（線が SYN を捨てる）：送り直しを続けて、20 秒で curl があきらめた
pc$ curl --connect-timeout 20 http://203.0.113.20:3002/
    curl: (28) Failed to connect to 203.0.113.20 port 3002 after 20002 ms: Timeout was reached
# SYN を送った時刻（秒）
    0.0  1.0  2.0  3.0  4.1  5.1  7.1  11.3  19.5

断られる方は 0.041 秒、つまり 1 往復で終わります。返事がない方は、PC が 1 秒おきに SYN を送り直し、そのあと間を 2 秒、4 秒、8 秒と倍に延ばしていきました。この Linux（6.18）は最初の数回を 1 秒おきにする設定（tcp_syn_linear_timeouts = 4）で、既定ではおよそ 2 分であきらめます。

領収書の画像 1 MB を申請に添付する場面を作り、いたずら線を 10 Mbit/s に絞って、PC から出た 40 個目の小包だけを捨てました。

# 領収書の画像 1 MB を送る途中、PC からの 40 個目の小包を線が捨てる（10 Mbit/s、片道 20 ms）
wire: up drop data#40
# PC 側の記録（番号は Wireshark の通し番号）
    58  0.1282  pc → srv  Seq=55169 Len=1448
   123  0.1759  srv → pc  Ack=55169  SACK 56617-58065
   128  0.1771  srv → pc  Ack=55169  (Dup ACK #1)
   130  0.1783  srv → pc  Ack=55169  (Dup ACK #2)
   131  0.1784  pc → srv  Seq=55169 Len=1448  (Fast Retransmission)
# かかった時間：落とさない3回と、落とした1回
    1.007 s  1.007 s  1.006 s   /   1.008 s

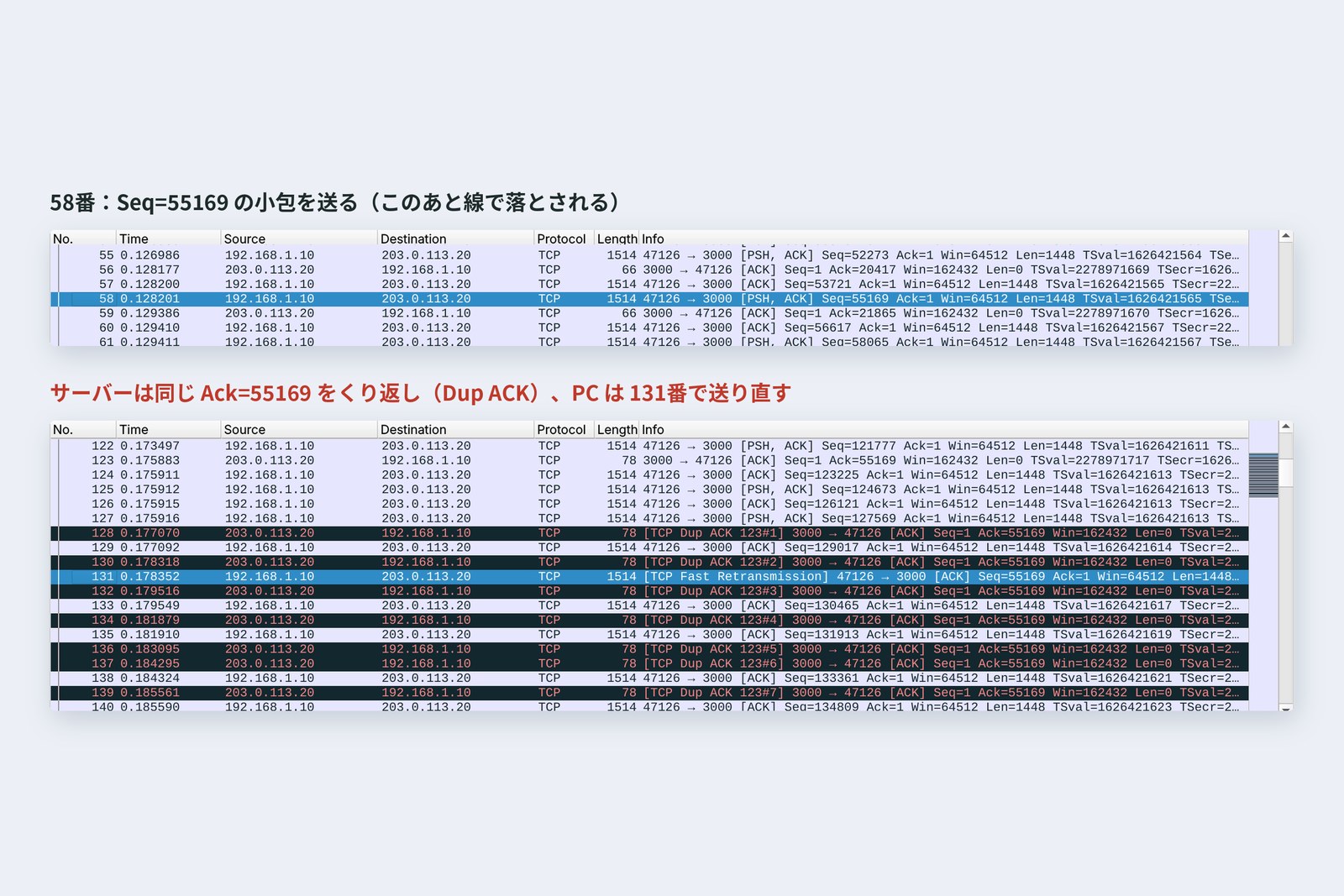

Seq=55169 が届かないので、サーバーは後ろの小包が届くたびに「55169 から先がまだ」と同じ Ack を返し、届いた範囲を SACK で添えます。同じ Ack が3つそろったところで、PC は時間切れを待たずに 55169 だけを送り直しました（Fast Retransmission）。落ちてから 0.050 秒、ほぼ1往復です。全体の時間は 1.008 秒で、落とさなかった3回（1.006〜1.007 秒）とほとんど変わりませんでした。

小包が1つ1448 バイトなのは、MSS 1460 から時刻の印（Timestamps）の 12 バイトを引いた分です。後ろに続く小包がなく、同じ Ack が集まらないときは、時間切れ（RTO）を待って送り直します。Linux の時間切れは最短でも 0.2 秒なので、こちらは目に見えて遅くなります。

順番が入れかわったら

# 40 個目を線で1つ後ろに回す。サーバー側の記録：
    76  0.1375  pc → srv  Seq=56617 Len=1448  (55169 を飛ばして先に着いた)
    77  0.1376  srv → pc  Ack=55169  SACK 56617-58065
    78  0.1388  pc → srv  Seq=55169 Len=1448  (Out-Of-Order)
# 1つ後ろの小包が先に着き、サーバーは「55169 から先がまだ。56617〜58065 は持っている」と返す。直後に 55169 が届いて穴が埋まる
# PC の送り直しは 0

今度は 40 個目を捨てずに、1つ後ろへ回しました。サーバーは先に着いた 56617 を箱に取っておき、「55169 がまだ」と返しますが、すぐに 55169 が届いて穴が埋まります。PC の送り直しは 0 回でした。アプリ（Node.js）は、番号の順に並べ直されたバイトの列だけを受け取るので、入れかわりに気づくことはありません。

# 受け取ってから 3 秒間読まないサーバー（受け取りの箱は 32 KB）へ 1 MB を送る
    48  0.163  srv → pc  Win=0  Ack=40689  (ZeroWindow)
# 箱がいっぱいになり、窓 0。PC は間をあけて「まだ？」とのぞく
    49  0.414  pc → srv  Len=0  (probe)
    51  0.966  pc → srv  Len=0  (probe)
    53  2.022  pc → srv  Len=0  (probe)
# 3 秒後にサーバーが読み始め、窓が開く
    55  3.082  srv → pc  Win=36200  (Window Update)
    curl: total 4.188 s

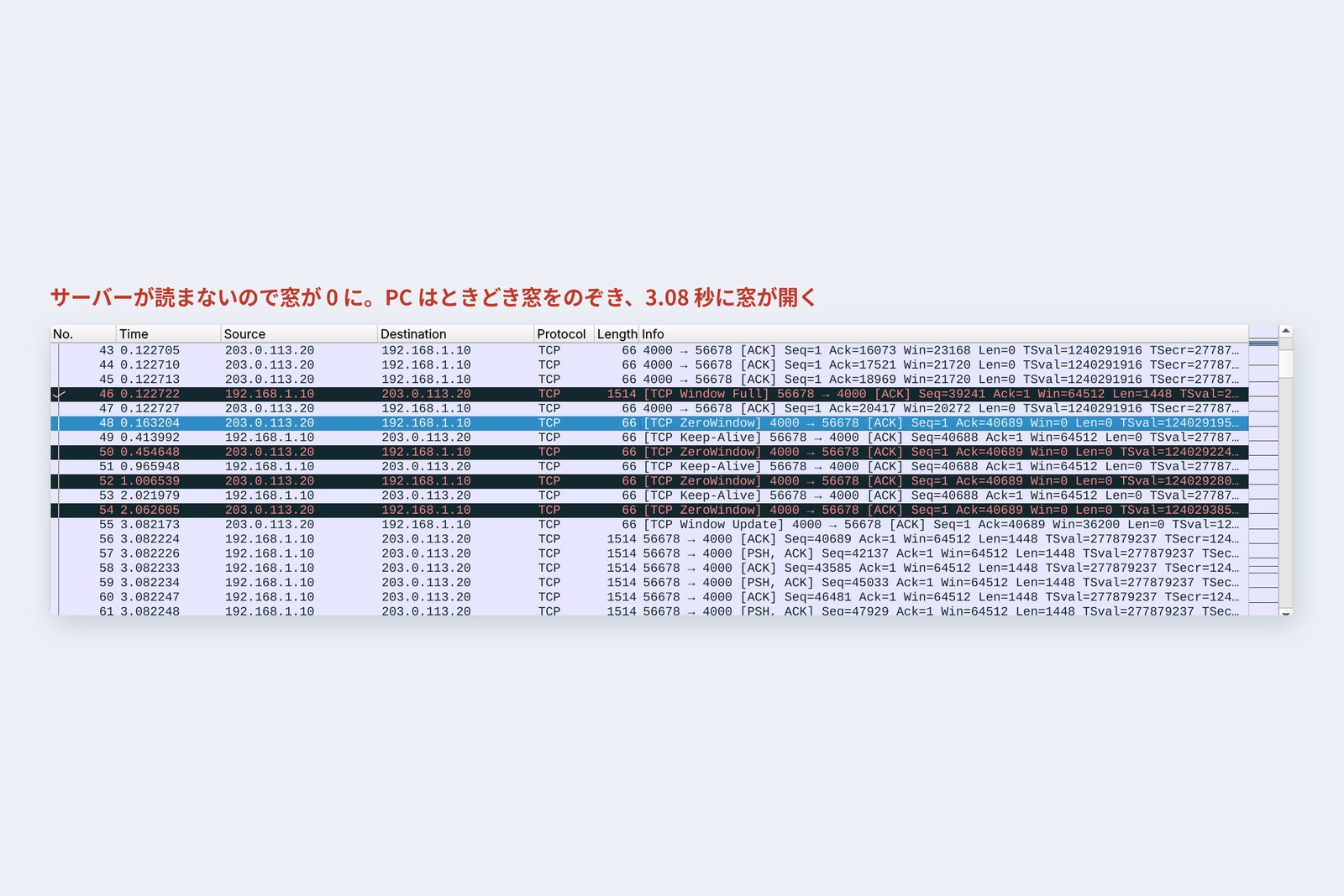

4000 番のサーバーは、つながってから 3 秒間、まったく読みません。受け取りの箱（32 KB）は 40,688 バイトでいっぱいになり、0.163 秒に窓が 0 になりました（ZeroWindow）。PC は送るのをやめ、0.41 秒、0.97 秒、2.02 秒と間を延ばしながら「窓は開いた？」とのぞきます。3.08 秒にサーバーが読み始めると窓が開き、送信が再開しました。

窓の欄は 16 ビットで、そのままでは 64 KB までしか書けません。そこで SYN で倍率を決めておきます（表紙の写真の Window scale: 10 は 1024 倍）。この流れの制御（フロー制御）のおかげで、速い送り手が遅い受け手をあふれさせることはありません。Node.js の write() が false を返すのも、元をたどればこの窓です。

窓は受け手の都合でした。もう一つ、途中の道の都合があります。線が細いのに送りすぎると、ルーターの手前の行列からあふれて落ちます。TCP は、落ちた様子から道の混み具合を推し量り、送る量を自分で加減します（輻輳制御）。

いたずら線を 10 Mbit/s、行列は 30 個までにして、サーバーから CSV 2 MB をもらいました。サーバー側の記録から、送ったがまだ確認されていない小包の数を 10 ミリ秒ごとに数えたのが下の図です。

# CSV 2 MB をもらう（10 Mbit/s、片道 20 ms、線の手前に並べるのは 30 個まで）
# サーバーが 1 往復（41 ms）ごとに送った小包の数
     10   20   40   51   36   36   35   36  …
# 途中のサーバーの様子（ss -ti。cwnd は小包の数）
    cubic  mss:1448  cwnd:56  ssthresh:46  rtt:66.713 ms  minrtt:40.738 ms
    queue drops 4  retransmissions 4   curl: 1.884 s, 8.90 Mbit/s

最初の往復で送ったのは 10 個、次が 20 個、その次が 40 個。往復ごとに倍になる、これをスロースタートと呼びます（最初の 10 個は RFC 6928 の値）。線と行列に入りきらなくなったところで4個があふれ、落ちた分を送り直したあと、送る量を約7割（ssthresh 46）に減らしました。その後は、ゆっくりと増やしていきます。Linux の既定の cubic という方式です。

途中の様子の rtt:66.7 と minrtt:40.7 の差にも注目してください。行列で待たされる分、往復が 26 ミリ秒延びています。行列が深すぎて遅延が大きくなる状態はバッファブロートと呼ばれます。Google の BBR のように、落ちるのを待たず、往復時間の伸びから混み具合を読む方式もあります。

申請の記録の最後の3つが別れのあいさつです。先に PC が FIN（もう送るものはない）を送り、サーバーも FIN を返し、PC が ACK で締めくくりました。両方向それぞれを閉じるので、本来は4回ですが、サーバーの ACK と FIN が1つにまとまっています。

先に閉じた側には、TIME-WAIT の状態が 60 秒残ります（さきほどの timer:(timewait,59sec)）。最後の ACK が落ちたときに答え直すためと、遅れて届いた古い小包が、同じ番号の新しい接続に紛れこまないためです。短い接続を大量に作るプログラムでは、TIME-WAIT が何万も並んで、PC 側の番号が足りなくなることがあります。これも、接続を使い回す理由の一つです。

あいさつ抜きの強制終了が RST です。待ち受けていない番号への接続（第5章）のほか、相手のプログラムが落ちたときにも飛んできます。Connection reset by peer は、相手から RST が来たという意味です。

ブラウザでいくつかのサイトを開いたまま netstat -an を見ると、443 番あての ESTABLISHED がずらりと並び、閉じたばかりのものは TIME_WAIT になっているはずです。
