• 切り分けのはしご ── 層ごとに1つの質問と1つの道具。下から順に
• 7通りに壊す ── ケーブル、道、相手の機械、名前、番号、鍵、nginx の向こう。そのたびの文面と時間（実測）
• 断られたか、捨てられたか ── 0.041 秒の RST と、10 秒の時間切れ（実測と Wireshark）
• 遅いとき ── curl で時間を名前・TCP・TLS・サーバーに分ける（実測）

練習用ネットワークは第9・10回と同じです。PC とプロバイダのリゾルバーが線の手前、DNS サーバーと申請サーバーが片道 20 ミリ秒のいたずら線の向こう。今回は申請サーバーの手前に nginx（80 番）も置きました。毎回1か所だけを壊し、記録を取ったら元に戻します。

切り分けの第一歩は、第11回と同じく、どこから、どこの、何番へ送っているのかを1行で書くことです。今回なら「PC から、expenses.example の 3443 番へ、HTTPS で」。そのうえで、層ごとに1つずつ質問していきます。

はしごは下からのぼります。上の段は下の段の上に乗っているので、口がつながっていなければ名前は引けず、名前が引けなければ TCP は始まらず、TCP がなければ TLS も HTTP もありません。逆に、ある段が通れば、それより下は全部動いている証拠です。もう疑わなくてかまいません。

まず、ケーブルを抜きました（練習では、線の向こう側の口を落としました）。

# ケーブルを抜いた（線の向こう側の口を落とした）
pc$ curl https://expenses.example:3443/api/expenses
    curl: (6) Could not resolve host: expenses.example   (6.025 s)
# まず自分の口を見る
pc$ ip -br link show eth0
    eth0   DOWN   <NO-CARRIER,BROADCAST,MULTICAST,UP>
pc$ ping -c2 198.51.100.53
    2 packets transmitted, 0 received, 100% packet loss

curl の文面は「Could not resolve host」、名前が引けない、でした。6.02 秒待たされたあとです。でも DNS は何も壊れていません。curl が最初にしようとしたのが名前引きで、そこで止まったので、そう書いただけです。エラーの文面は、いちばん上で起きたことしか言いません。はしごを下から見れば、ip link の NO-CARRIER（向こうに相手がいない）で一目瞭然です。

次は第3層です。まず、203.0.113.0/24 への道（経路）を消しました。

# 203.0.113.0/24 への道（経路）を消した
pc$ curl -v https://expenses.example:3443/api/expenses
    *   Trying 203.0.113.20:3443...
    * Immediate connect fail for 203.0.113.20: Network is unreachable
    curl: (7) Failed to connect … after 0 ms: Couldn't connect to server
pc$ ip route get 203.0.113.20
    RTNETLINK answers: Network is unreachable

道がなければ、パケットは PC から出ることすらできません。0 ミリ秒で「Network is unreachable」。ip route get で、その住所への道があるかを直接たずねられます。

今度は道はあるが、相手の機械がいない場合です。申請サーバーの住所 203.0.113.20 を外しました。

# 相手の機械がいない（203.0.113.20 を外した）
pc$ curl https://expenses.example:3443/api/expenses
    curl: (7) Failed to connect … after 3053 ms: Couldn't connect to server
# 隣の住所（MAC）が引けたか
pc$ ip neigh show 203.0.113.20
    203.0.113.20 dev eth0 FAILED
pc$ ping -c3 203.0.113.20
    3 packets transmitted, 0 received, 100% packet loss

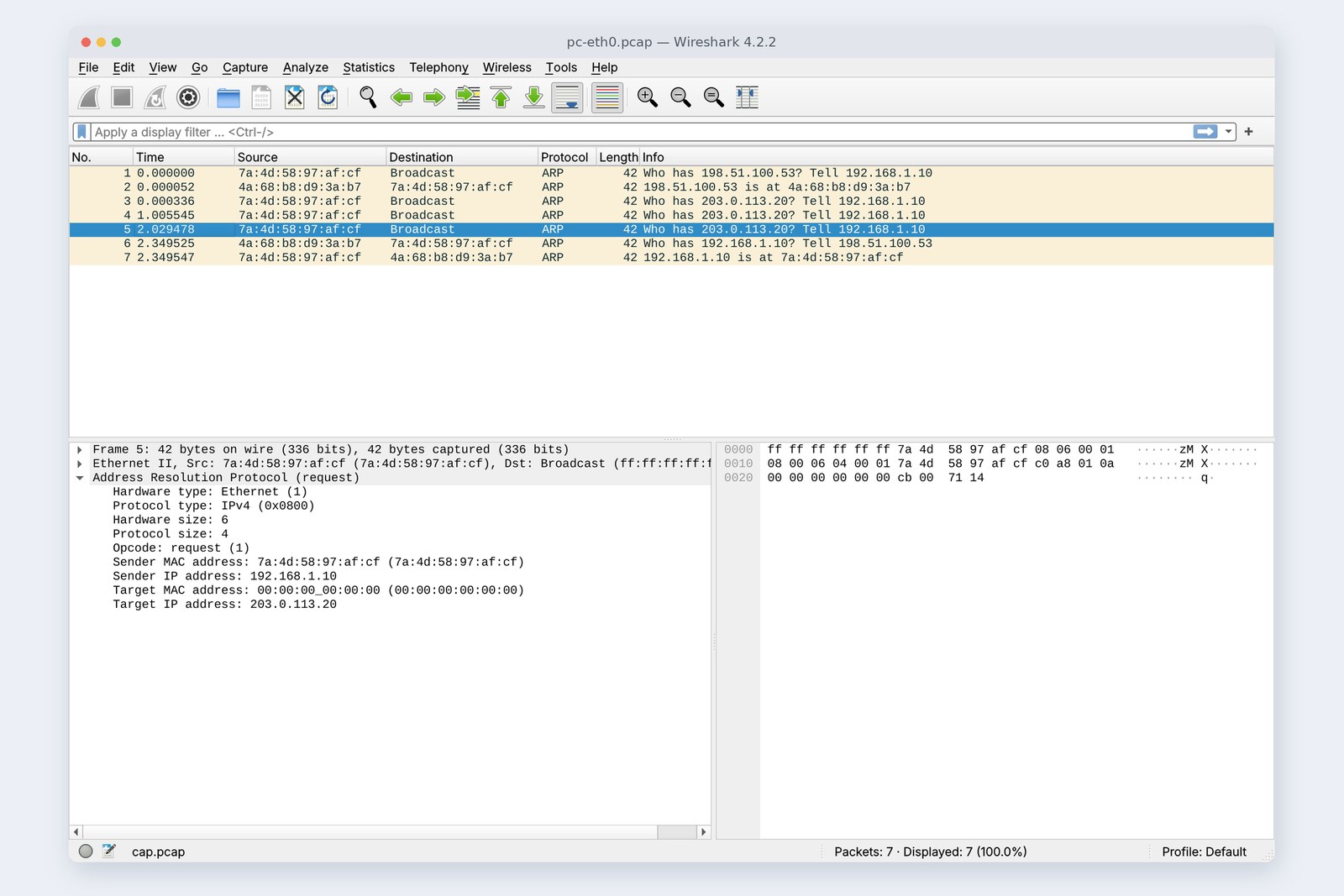

curl は 3.05 秒待って「つながらない」。表紙の写真が、そのときの PC の口です。第3回の ARP で「203.0.113.20 はだれ？」と3回尋ね、返事がないまま終わっています。ip neigh の FAILED は「隣の宛名（MAC）が引けなかった」という記録で、相手の機械が止まっているか、住所の設定が違うかを疑います。

名前の段は、2通りに壊しました。リゾルバーを止めたときと、名前を打ち間違えたときです。

# ① リゾルバーが止まった
pc$ curl https://expenses.example:3443/api/expenses
    curl: (6) Could not resolve host: expenses.example
pc$ dig expenses.example
    ;; communications error to 198.51.100.53#53: connection refused
# ② 名前の打ち間違い（exmaple）
pc$ curl https://expenses.exmaple:3443/api/expenses
    curl: (6) Could not resolve host: expenses.exmaple
pc$ dig expenses.exmaple
    ;; ->>HEADER<<- opcode: QUERY, status: NXDOMAIN
# 正しい名前なら
pc$ dig +short expenses.example
    203.0.113.20

curl の文面は、どちらも「Could not resolve host」で区別がつきません。dig なら違いがはっきりします。リゾルバーが止まったときは「communications error」（そもそも答えをもらえない）、打ち間違いは status: NXDOMAIN（ちゃんと答えをもらえて、その答えが「そんな名前はない」）。前者は第3層までかリゾルバーの問題、後者は名前そのものの問題です。

第4層でいちばん大事なのは、断られたのか、捨てられたのかの区別です。サーバーのプログラムを止めたときと、相手の防火壁に黙って捨てさせたときを比べました。

# ① サーバーのプログラムが止まった（その番号で待つ者がいない）
pc$ curl https://expenses.example:3443/api/expenses
    curl: (7) Failed to connect … after 41 ms: Couldn't connect to server
pc$ nc -vz expenses.example 3443
    … port 3443 (tcp) failed: Connection refused
srv$ ss -ltn 'sport = :3443'
    （なし）
# ② 相手の防火壁が、黙って捨てる（DROP）
pc$ curl --connect-timeout 10 https://expenses.example:3443/api/expenses
    curl: (28) Failed to connect … after 10002 ms: Timeout was reached
pc$ nc -vz -w 3 expenses.example 3443
    … port 3443 (tcp) timed out: Operation now in progress

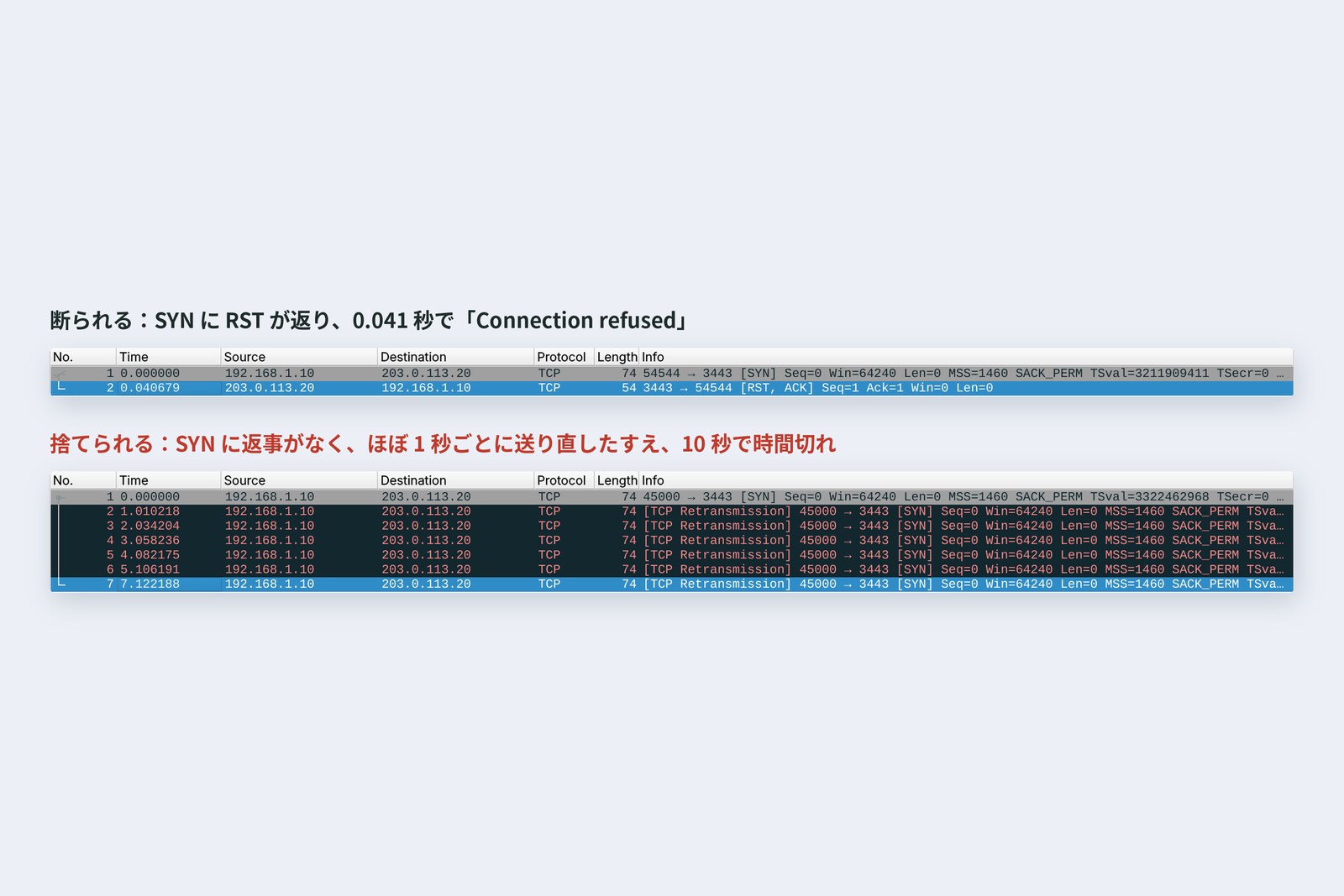

プログラムが止まっていると、相手の OS が「その番号ではだれも待っていない」と RST で即答します。0.041 秒は、いたずら線のちょうど1往復です。相手の機械までは届いているので、見るべきは相手側でプログラムが動いているか（ss -ltn）、番号が合っているかです。

防火壁が捨てると、何も返ってきません。PC は第6回で見たとおり SYN を送り直し、curl は 10 秒で時間切れ。こちらは途中のどこかで消えているので、防火壁、セキュリティグループ、途中の道を疑います。

TCP がつながっても、TLS の段で止まることがあります。練習用の CA を curl に教えずに、HTTPS で送りました。

# 練習用の CA を知らないまま HTTPS で
pc$ curl https://expenses.example:3443/api/expenses
    curl: (60) SSL certificate problem: unable to get local issuer certificate
# 相手が見せた証明書を、openssl で直接見る
pc$ openssl s_client -connect expenses.example:3443 -servername expenses.example
    subject=CN = expenses.example
    issuer=CN = Kiji Practice Root CA
    Verify return code: 21 (unable to verify the first certificate)
# CA を教えれば
pc$ openssl s_client … -CAfile ca.pem
    Verify return code: 0 (ok)

openssl s_client は、相手が見せた証明書を直接のぞく道具です。「だれの証明書か（subject）」「だれが発行したか（issuer）」と、確かめの結果（Verify return code）が見えます。CA を教えれば 0（ok）。第8回の4つの場面（発行元を知らない、名前が違う、期限切れ、自己署名）のどれかを、ここで見分けます。直し方は、正しい CA を教えるか、証明書を直すこと。-k で確かめを切るのは、直したことになりません。

最後の段は HTTP です。申請サーバーの手前に nginx を置き、その向こうを2通りに壊しました。新しい版（/v2/）のアプリを起動し忘れたときと、アプリが遅すぎるときです。

# 申請サーバーの手前に nginx（80 番）。/v2/ の先（4000 番）は起動し忘れ
pc$ curl http://expenses.example/api/expenses
    → 200  (0.089 s)
pc$ curl http://expenses.example/v2/api/expenses
    → 502 Bad Gateway  (0.083 s)
pc$ curl 'http://expenses.example/api/report?ms=3000&n=1'
    → 504 Gateway Time-out  (2.085 s)
# nginx の記録（error.log、一部）
    connect() failed (111: Connection refused) while connecting to upstream,
      upstream: "http://127.0.0.1:4000/api/expenses"
    upstream timed out (110: Connection timed out) while reading response header
      from upstream, upstream: "http://127.0.0.1:3000/api/report?ms=3000&n=1"

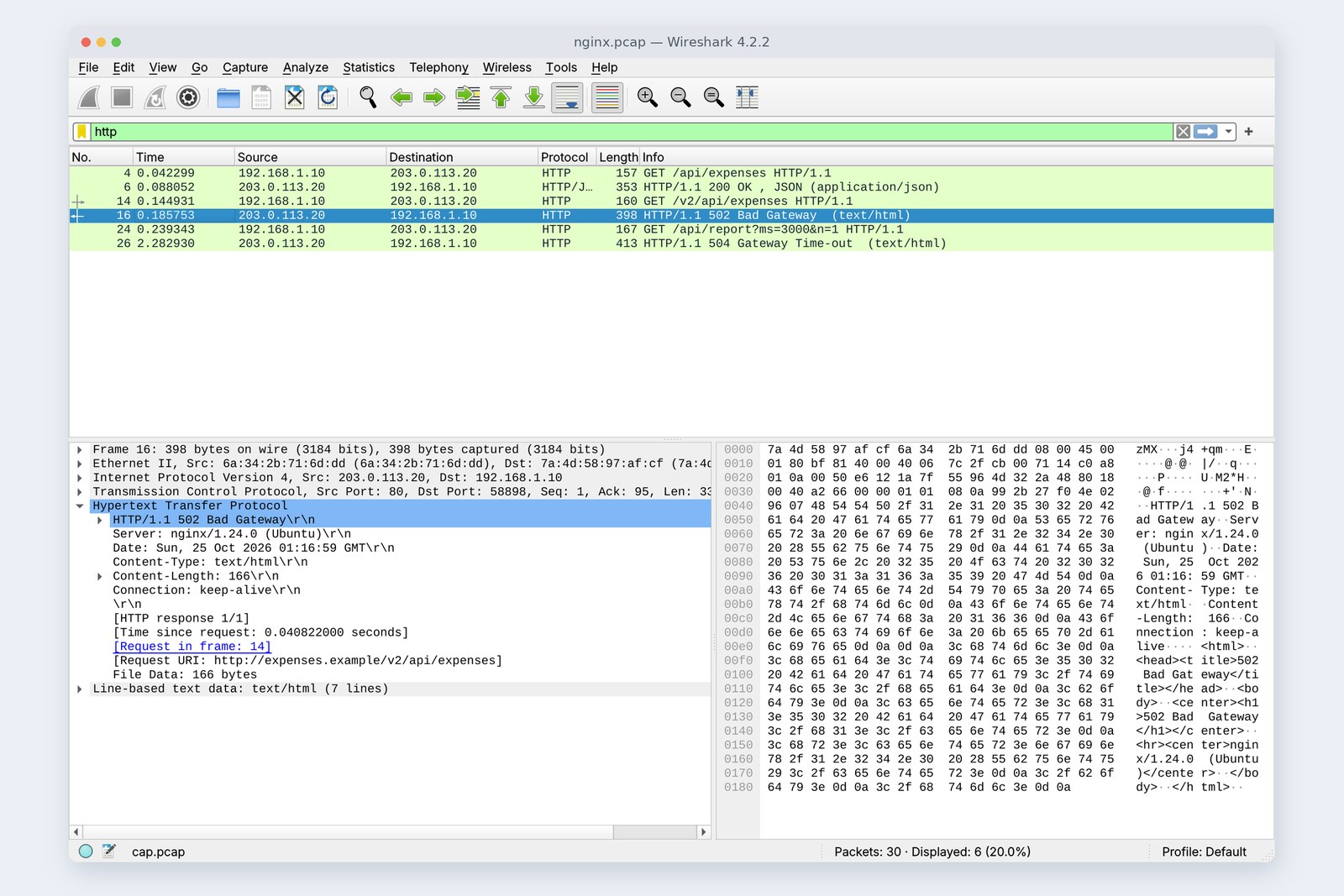

返事が来た、ということは、下の5段はすべて通っています。見るべきはだれが返したかです。502 と 504 は、どちらも PC の目の前の nginx が返しました（写真の Server: nginx）。502 は「裏につなごうとしたら断られた」、504 は「裏が 2 秒以内に答えなかった」。原因は nginx の error.log に、裏の住所つきで書いてあります。4xx なら頼み方（第10回）、5xx ならサーバー側、そのうち 502・504 なら「サーバーの、さらに裏」です。

「つながらない」の親戚が「遅い」です。遅いときは、時間を段ごとに分けます。curl の -w は、名前引き・TCP・TLS・最初の1バイトが届くまでの時刻を、始まりから数えて教えてくれます。

# 300 ミリ秒かかる報告を、リゾルバーの記憶を消してから2回（curl -w で時間を分解）
pc$ curl -w 'dns %{time_namelookup} tcp %{time_connect} tls %{time_appconnect}
        first-byte %{time_starttransfer} total %{time_total}\n' …
    1回目    dns 0.166  tcp 0.206  tls 0.252  first-byte 0.595  total 0.595
    2回目    dns 0.002  tcp 0.043  tls 0.090  first-byte 0.434  total 0.434

差を取ると、1回目は名前 0.166 秒、TCP の握手 0.041 秒、TLS の握手 0.045 秒、サーバーの処理と返事 0.344 秒。2回目は名前が 0.002 秒に縮みました（第9回のキャッシュ）。どちらも、いちばん長いのはサーバー側の約 0.34 秒（300 ミリ秒の処理＋1往復）で、ネットワークのせいではありません。「ネットワークが遅い」と言う前に、まずこの分解を見ます。

この連載で実際に出会ったエラーの文面と、最初に疑う段の早見表です。

はしごの道具は、OS ごとに名前が少し違います。
